fischer Bolzenanker
Top Features
- Flexibel im Innenbereich.
- Kraftvoll in Beton.
- Leichte Montage.
Vorteile
- Der FAZ II Plus ermöglicht die Aufnahme von hohen seismischen Lasten der Leistungskategorie C1 und C2 für die Durchmesser M10-M24 mit und ohne Verwendung der Verfüllscheibe FFD bei der Installation.
- Der erste Bolzenanker M6 mit einer ETA Bewertung Option 1 gewährt eine sichere und zugelassene Verankerung.
- Der schnelle Montagevorgang des FAZ II Plus ermöglicht für dynamische Anwendungen mit geringen Lastzyklen (M16-24) eine effiziente Befestigungslösung mit einer direkten Belastbarkeit des Befestigungspunkts.
- Die ETA Bewertung stellt zusammen mit weiteren Prüfgutachten (RWS, ZTV, ETK) hohe Lasten im Brandfall sicher.
- Die neue ETA bestätigt den Einsatz des FAZ II Plus für dynamische Beanspruchung für die Durchmesser M16-M24.
- Die variablen Verankerungstiefen ermöglichen ein millimetergenaues Anpassen an die Lasten.
- Ein externes unabhängiges Gutachten bestätigt die Nutzungsdauer von Verankerungen bis 120 Jahre. Somit überdauert der FAZ II Plus ein ganzes Jahrhundert und ist perfekt für große, langlebige Bauprojekte geeignet (M10-M16).
- Mit der neuen Bewertung (ETA) erhöhen sich die Quertragfähigkeiten entscheidend. Dadurch werden weniger Befestigungspunkte und Anker benötigt.
- Schnelle und einfachere Montage ohne Bohrlochreinigung (M8-M24).
- Zahlreiche Prüfgutachten für unterschiedliche Untergrundmaterialien (Beton C12/15-C80/90, Stahlfaserbeton (aBG), Kalksandvollstein) erhöhen die Anzahl der Einsatz- und Anwendungsfelder.
Ausführungen
Produkte: 3
Sortierung:
Relevanz
Produktbeschreibung
Für die Befestigung von schweren Gegenständen in Beton ist der fischer Bolzenanker FAZ II zu empfehlen. Mit dem bewährten Spreizclip entspricht der Stahldübel höchsten Anforderungen. Der Spreizclip verspannt beim Anziehen der Mutter gegen die Bohrlochwand und garantiert die kraftvolle Befestigung. Der Stahldübel kann einfach montiert werden: Mit dem Hammer einschlagen und dann mit einem Drehmomentschlüssel anziehen – fertig. Der Bolzenanker aus galvanisch verzinktem Stahl ist besonders flexibel einzusetzen, weil sich damit verschiedenste Gegenstände im Innenbereich wie TV-Konsolen, Treppengeländer oder Kabeltrassen befestigen lassen.
Funktionsweise

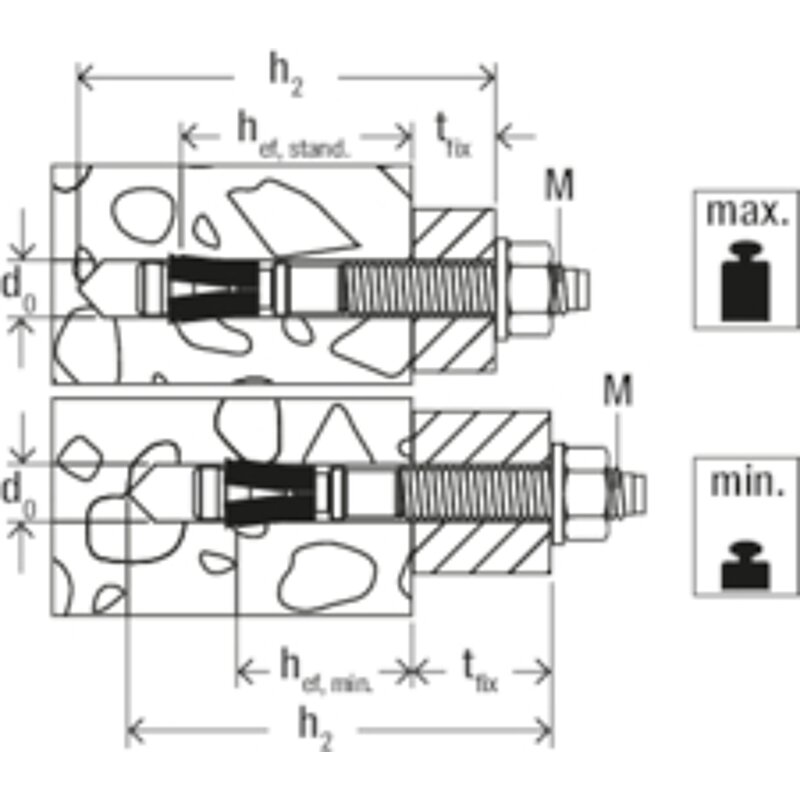

- Der FAZ II Plus ist geeignet für die Vor- und Durchsteckmontage und durch das lange Gewinde auch optimal für Abstandsmontagen.
- Beim Anziehen der Mutter wird der Konusbolzen in den Spreizclip gezogen und verspannt diesen gegen die Bohrlochwand.
- Bei Erreichen des vorgegebenen Drehmoments ist der Anker zulassungskonform gesetzt.
- Bei Serienmontage empfehlen wir die Verwendung der Bolzenanker-Setzwerkzeuge FABS bzw. FA-ST II.
- Im Falle von seismischen Anforderungen kann der Ringspalt mithilfe der Verfüllscheibe FFD verfüllt werden.
- Bei dynamischer Beanspruchung wird ein zusätzliches „Dynamik-Set“ verwendet, welches nach der Montage mit Injektionsmörtel (Druckfestigkeit ≥ 50N/mm² z.B.: FIS V Plus, FIS EM Plus, FIS HB oder FIS SB) verfüllt wird.
Dokumente
DOP - Declaration of Performance; DoP No. 0334
PDF
ETA - Europäische Technische Bewertung; ETA-19/0520
PDF
Lastentabelle
PDF
Lastentabelle
PDF
Verkaufsunterlagen;
PDF
DIBt-Zulassung; Z-21.1-2152
PDF
