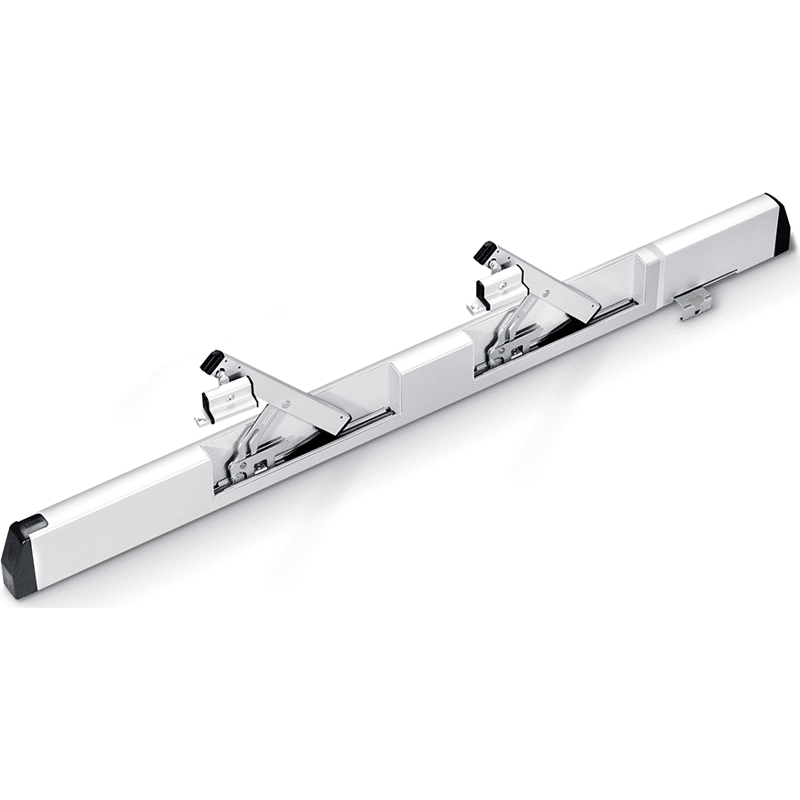

Scherenantrieb E 170/2, 230 V
GEZE E 170/2, 230 V bis 2400 mm
Vereint den Oberlichtöffner OL 90 N und den Elektrolinearantrieb E 212 in einem Produkt. Scheren im Abdeckprofil integriert. Ansprechendes Design und zusätzlicher Schutz vor Verschmutzung. Öffnungsweite ist variabel einstellbar und kann damit vor Ort flexibel reguliert werden. Anwendungsbereiche: Natürliche Lüftung im Fassadenbereich. Lösung zur Ansteuerung von breiten Fenstern. Einwärts öffnende Kippflügel. Montage an Holz-, Kunststoff- oder Metallfenstern. Rahmenmontage.
Technische Daten
| Breite | 1600 mm |
| Leistungsaufn. | 90 W |
| Betriebsspannung | 230 V |
| Ausf. | mit Flügelbock, 2-scherig |
| Befestigungsart | zum Anschrauben |
| Einsatzbereich | Rauchwärmeabzug |
| Einschaltdauer | 25 % |
| Fensterwerkst. | Kunststoff, Holz, Aluminium |
| Flügelbreite max. | 2400 mm |
| Flügelbreite min. | 1600 mm |
Alle technischen Daten anzeigen
Ausführungen
Produkte: 3
Sortierung:
Relevanz
Oberfläche
SCHERENA. E170/2 B.2400MM 230V WEISS9016
GEZ128721
| 128721
lackiert
1600 mm
90 W
VPE
1 St.
SCHERENANTR. E170/2 BIS2400MM 230V N.RAL
GEZ128722
| 128722
lackiert
1600 mm
90 W
VPE
1 St.
SCHERENANTRIEB E170/2 BIS2400MM 230V EV1
GEZ128720
| 128720
eloxiert
1600 mm
90 W
VPE
1 St.
Technische Daten
| Breite | 1600 mm |
| Leistungsaufn. | 90 W |
| Betriebsspannung | 230 V |
| Ausf. | mit Flügelbock, 2-scherig |
| Befestigungsart | zum Anschrauben |
| Einsatzbereich | Rauchwärmeabzug |
| Einschaltdauer | 25 % |
| Fensterwerkst. | Kunststoff, Holz, Aluminium |
| Flügelbreite max. | 2400 mm |
| Flügelbreite min. | 1600 mm |
| Frequenz | 50/60 Hz |
| Gehäusematerial | Aluminium |
| Hublänge | einstellbar |
| Höhe | 35 mm |
| Leistungsaufn. max. | 90 W |
| Länge | 1600 mm |
| Modellname | E 170/2 |
| Montageart | vertikal |
| Platzbedarf auf Rahmen min. | 40 mm |
| Schutzart | IP42 Versicherungspolice |
| Spannungstoleranzbereich max. | 60 % |
| Spannungstoleranzbereich min. | -10 % |
| Stromart | AC |
| Stromart Betriebsspannung | AC |
| Stromaufnahme | 0,4 A |
| Tiefe | 85 mm |
| Tragkraft | 100 kg |
| Umgebungstemperatur max. | 60 °C |
| Umgebungstemperatur min. | -5 °C |
| Öffnungsweite | 170 mm |
| Überschlaghöhe max. | 25 mm |
| Überschlaghöhe min. | 0 mm |
| Produktart | Scherenantrieb |
