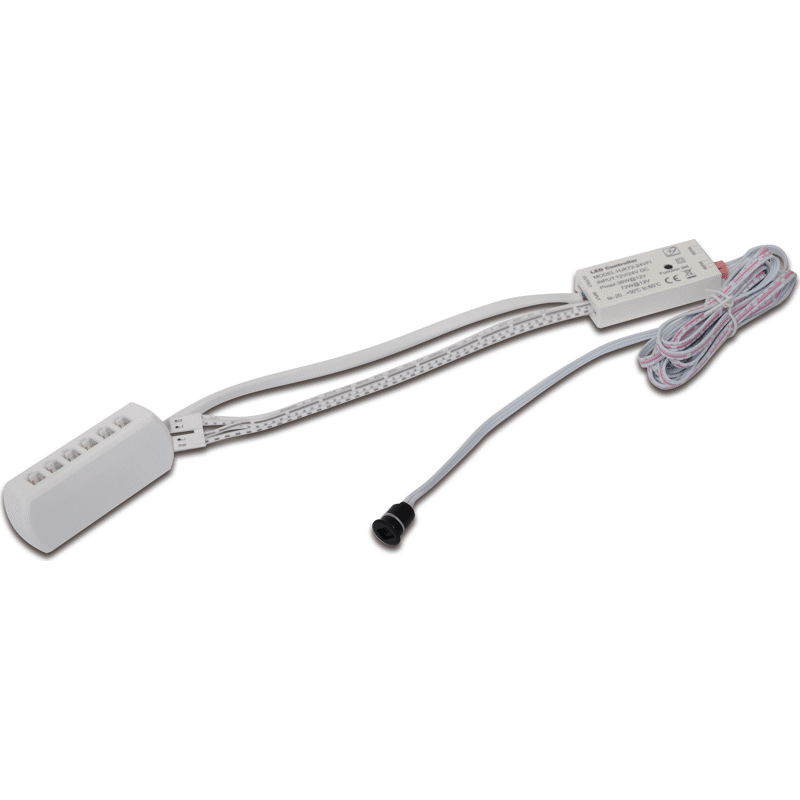

IR-Schalter 72W
- Abstand zwischen Sensor und Türinnenseite sollte 2 bis 50 mm betragen (abhängig von der Oberfläche)
- Annäherung bzw. Türbewegung löst Schaltung aus
- Anschluss an LED-Trafo DC 24 V
- Funktion 1 (Lieferzustand): Lichteinschaltung mit erster Bewegung, -ausschaltung mit folgender
- Funktion 2 (kurzer Tastendruck, siehe Zeichnung): Beim Öffnen der Tür schaltet sich das Licht ein und beim Schließen der Tür wieder aus (bei 2 Sensoren geht das Licht an, sobald eine Tür geöffnet wird)
- die angeschlossene Leuchte lässt sich dimmen, wenn im eingeschalteten Zustand die Hand oder ein Gegenstand für einige Sekunden in den Erfassungsbereich des IR-Schalters gehalten wird (nur in Funktion 1)
- die in Funktion 1 eingestellte Helligkeit wird bei Umschaltung auf Funktion 2 beibehalten
- für 10 mm Bohrungen
- mit Memory-Funktion, nach Netztrennung wird der vorherige Dimmzustand wieder hergestellt
- zum Schalten oder Dimmen von LED Leuchten 24 V
Technische Daten
| Produktart | IR-Sensor |
