MB-Kühlschrankumbauscharnier, ET 582, 72134, 95°, St / Zinkdruckguss, vernickelt
1 / 4
Spezialscharnier ET 582
Technische Daten
| Auflageneinstellung | 1 mm |
| Ausf. | für Umbauten |

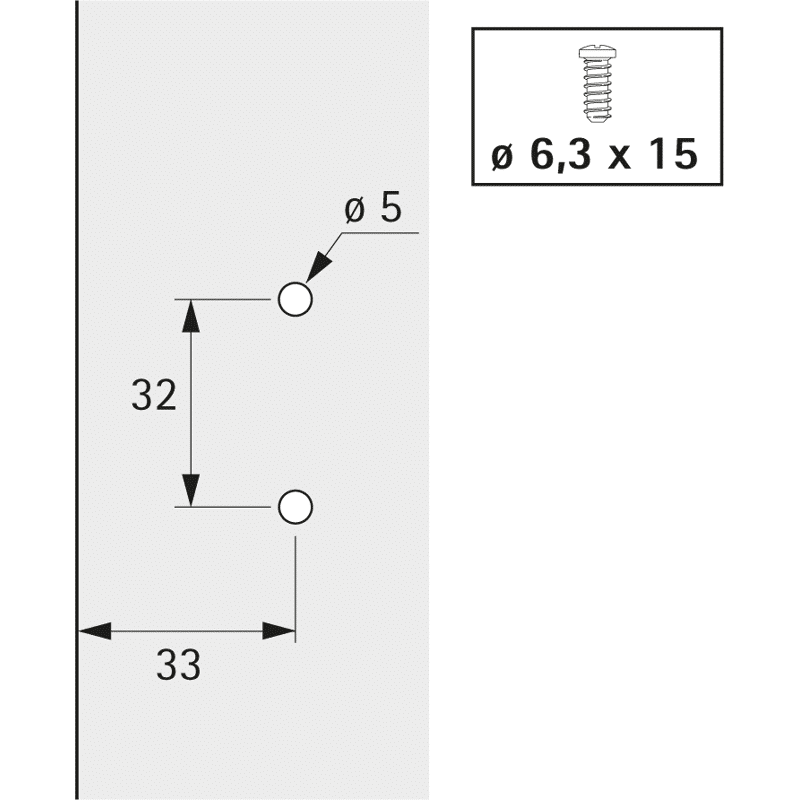

| Befestigung Scharnierarm | Direktbefestigungsschraube Ø 6,3 mm |

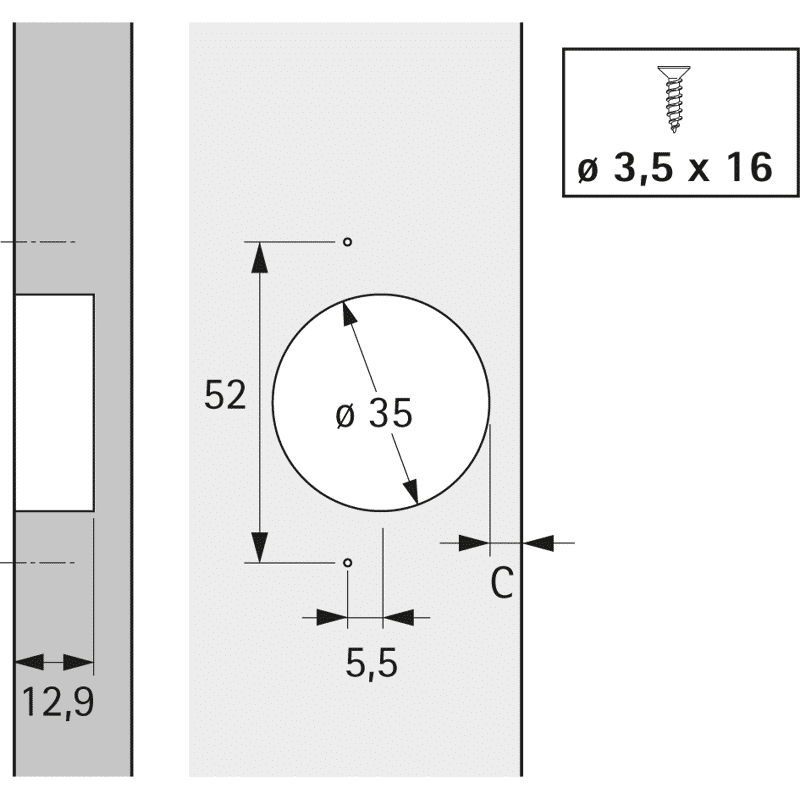

| Befestigung Scharniertopf | Senkkopfschrauben Ø 3,5 x 16 mm |
| Distanz | 3 mm |
| Einsatzbereich | Möbel |
| Modellname | ET 582 |
| Modellnum. | 72.134 |
| Oberfläche | vernickelt |
| Technik | Schließautomatik |
| Tiefenverstellung max. | 3 |
| Tiefenverstellung min. | -3 mm |
| Topf-ø | 35 mm |
| Topftiefe | 12,8 mm |
| Türstärke min. | 16 mm |
| Werkstoff Scharnierarm | Stahl |
| Werkstoff Scharniertopf | Zinkdruckguss |
| Öffnungswinkel | 95 ° |
| Produktart | Kühlschrankumbauscharnier |
Produktbeschreibung
Spezialscharnier mit geringem Scharniereinsprung für Kühlschrankumbauten
Topfdurchmesser 35 mm
Topftiefe 12,8 mm
Mit Zuhaltung
Inkl. Montageplatte und Distanzplatte (Distanz = 3 mm) für Auflagen von 13 - 18 mm
Integrierte Auflagenverstellung + 1 mm / - 1 mm
Integrierte Tiefenverstellung + 3 mm / - 3 mm
Material Scharnierarm Stahl vernickelt
Material Scharniertopf Zinkdruckguss vernickelt
Material Distanzplatte Kunststoff weiß
| Montageplatte mit Distanzplatte = Distanz 3 mm | Montageplatte ohne Distanzplatte = Distanz 0 mm | ||
| C-Maß mm | Auflage mm | C-Maß mm | Auflage mm |
| 3,0 | 13,0 | 3,0 | 16,0 |
| 3,5 | 13,5 | 3,5 | 16,5 |
| 4,0 | 14,0 | 4,0 | 17,0 |
| 4,5 | 14,5 | 4,5 | 17,5 |
| 5,0 | 15,0 | 5,0 | 18,0 |
