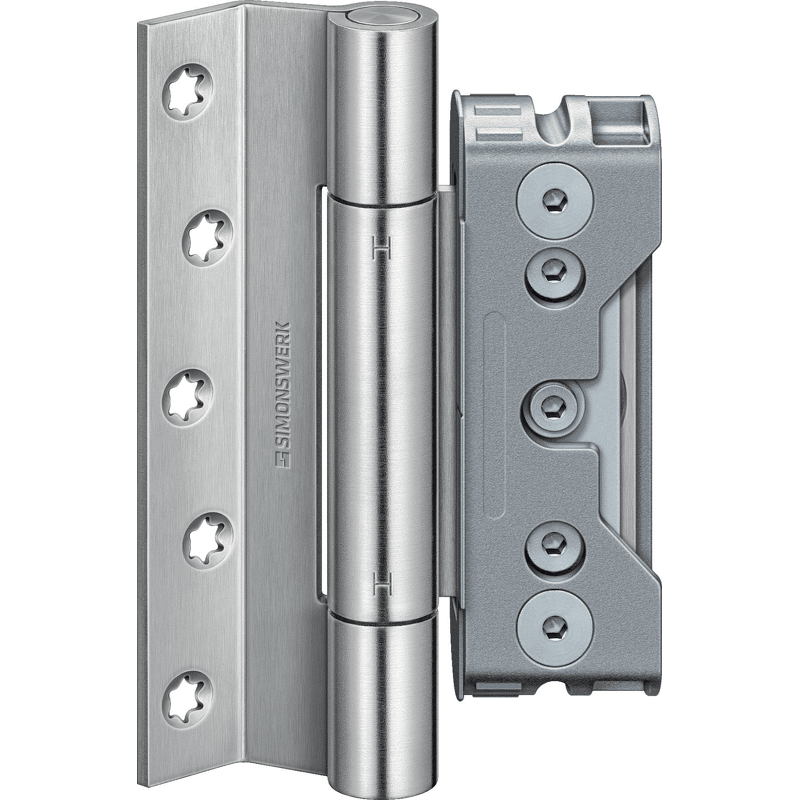

Haustürband BAKA® Protect 4048 3D K, Stahl
mit 3D Komfort-Exzenter-Verstellung für gefälzt-flächenbündig einliegende Holzhaustüren
SIMONSWERK Holzhaustürband BAKA Protect 4048 3D K mit verdeckt liegendem Aufnahmeelement im Rahmen für gefälzt-flächenbündig einliegende Haustüren. Belastungswert 120 kg, Komfort-Exzenter-Verstellung, Rollenlänge 140 mm, Rollendurchmesser 20 mm, DIN rechts und links verwendbar. Dreidimensional verstellbar: Höhe +/-3,0 mm, Seite +/-3,0 mm, Andruck +/-3,0 mm. Wartungsfreie Gleitlagertechnik.
- für gefälzt-flächenbündig einliegende Holzhaustüren
- innenliegender Bandstift
- komfortable 3D Verstellung (Seite +/- 3,0 mm, Höhe +/- 3,0 mm, Andruck +/- 3,0 mm)
- mit Komfort-Exzenter-Verstellung
- verdeckt liegendes Aufnahmeelement im Rahmen
- wartungsfreie Gleitlagertechnik
Technische Daten
| Anlaufring-ø | 30 mm |
| Anwend. | Blendrahmen, Blockzarge |
| DIN-Richtung | DIN Links-Rechts |
| Einsatzbereich | Haustür |
| Fräs-ø | 20 mm |
| Rollen-ø | 20 mm |
| Rollenlänge | 140 mm |
| Stift-ø | 10 mm |
| Tragkraft | 120 kg |
| Türausprägung | gefälzt, gefälzt-flächenbündig |
Alle technischen Daten anzeigen
Ausführungen
Produkte: 2
Sortierung:
Relevanz
Farbton
HT-Band BAKA® Protect 4048 3D K 2-teilig Flachkopf verkehrsweiß
SW.0684
| 5 080883 0 07085
verkehrsweiß
VPE
1 Satz
HT-Band BAKA® Protect 4048 3D K 2-teilig Flachkopf
SW.0685
| 5 080883 0 11085
topzink
VPE
1 Satz
Technische Daten
| Anlaufring-ø | 30 mm |
| Anwend. | Blendrahmen, Blockzarge |
| DIN-Richtung | DIN Links-Rechts |
| Einsatzbereich | Haustür |
| Fräs-ø | 20 mm |
| Rollen-ø | 20 mm |
| Rollenlänge | 140 mm |
| Stift-ø | 10 mm |
| Tragkraft | 120 kg |
| Türausprägung | gefälzt, gefälzt-flächenbündig |
| Produktart | Haustürband |
Dokumente
CAD Zeichnung
APPLICATION/DXF
CAD Zeichnung
APPLICATION/DXF
Hinweis Belastungswert
PDF
Leistungserklärung
PDF
Montageanleitung
PDF
Pflegehinweis Edelstahl
PDF
Verstellhinweise
PDF
