HT-Band BAKA Protect 4049 3D RAL 9005 Schwarz matt (3-tlg.)
1 / 4
mit 3D Komfort-Exzenter-Verstellung für ungefälzte einliegende Holzhaustüren
- für ungefälzte Holzhaustüren
- innenliegender Bandstift
- komfortable 3D Verstellung (Seite +/- 3,0 mm, Höhe +/- 3,0 mm, Andruck +/- 3,0 mm)
- mit Komfort-Exzenter-Verstellung
- verdeckt liegendes Aufnahmeelement im Rahmen
- wartungsfreie Gleitlagertechnik
Technische Daten
| Farbton | tiefschwarz |
| Anlaufring-ø | 30 mm |
| Anwend. | Blendrahmen, Blockzarge |
| DIN-Richtung | DIN Links-Rechts |
| Einsatzbereich | Haustür |
| Fräs-ø | 20 mm |
| Rollen-ø | 20 mm |
| Rollenlänge | 140 mm |
| Stift-ø | 10 mm |
| Tragkraft | 120 kg |
| Türausprägung | ungefälzt |
| Produktart | Haustürband |
Produktbeschreibung
SIMONSWERK Holzhaustürband BAKA Protect 4049 3D mit verdeckt liegendem Aufnahmeelement im Rahmen für ungefälzte Haustüren. Belastungswert 120 kg, Komfort-Exzenter-Verstellung, Rollenlänge 140 mm, Rollendurchmesser 20 mm, DIN rechts und links verwendbar. Dreidimensional verstellbar: Höhe +/-3,0 mm, Seite +/-3,0 mm, Andruck +/-3,0 mm. Wartungsfreie Gleitlagertechnik.
Dokumente

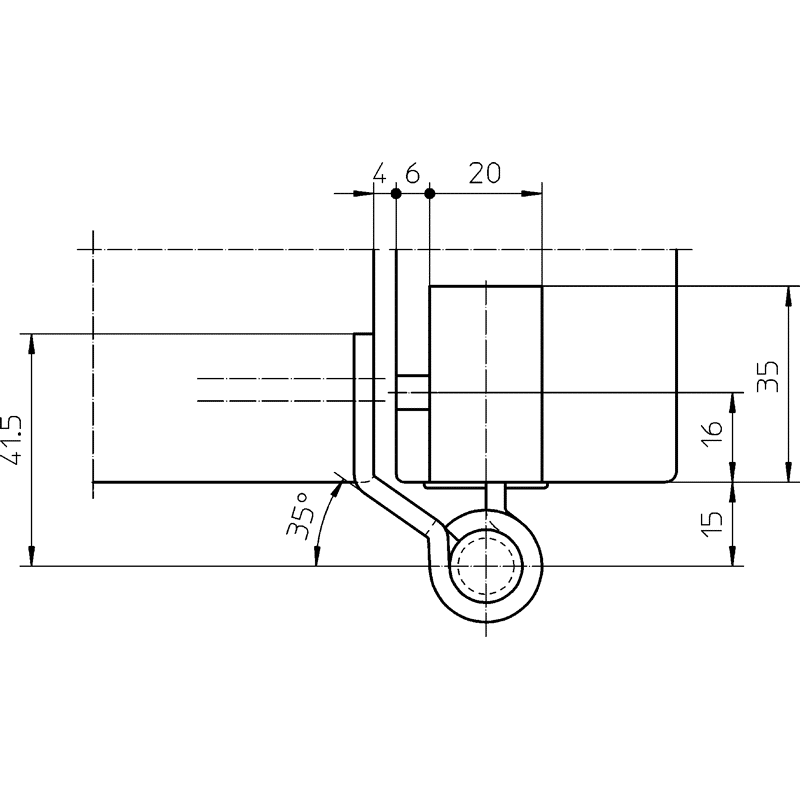

CAD Zeichnung
APPLICATION/DXF
CAD Zeichnung
APPLICATION/DXF
Hinweis Belastungswert
PDF
Leistungserklärung
PDF
Montageanleitung
PDF
Pflegehinweis Edelstahl
PDF
Verstellhinweise
PDF
Ihr Preis
– €
/
1 Satz
Artikel-Nr.
SW.1618
Hersteller-Artikel-Nr.
5 080905 0 10785
Verpackungseinheit
1 Satz
Listenpreis
164,00 € / 1 Satz
Positionskommission (optional)
Satz
Summe
– €
