OT-Band VARIANT® VN 3938/160 Edelstahl 2-teilig Flachkopf

1 / 4
für gefälzte Objektüren an Block- und Futterzargen
  • für Aufnahmeelemente VARIANT V
  • für Block- und Futterzargen
  • für gefälzte Objekttüren
  • innenliegender, verdrehsicherer Schraubstift
  • verdeckt liegende, wartungsfreie Axial-Radial-Gleitlager

Technische Daten




Oberfläche matt
Rollen-ø 22,5 mm
Rollenlänge 160 mm
Farbton edelstahl
Anlaufring-ø 30 mm
Ausführung Falz gefälzt
DIN-Richtung DIN Links-Rechts
Einsatzbereich Objekttür
Fräser-ø 24 mm
Materialstärke 3,5 mm
Stift-ø 10 mm
Tragkraft 160 kg
Produktart Objektband

Produktbeschreibung




SIMONSWERK Objektband VARIANT VN 3938/160 für gefälzte Türen an Block- und Futterzargen mit SIMONSWERK Anschraubtasche der Serie VARIANT V 3600, V 3610, V 3630, V 3650 und V 3690 oder an Blockzargen mit SIMONSWERK Klemmblock VARIANT V 3604, V 3607 bzw. SIMONSWERK Klemmnuss VARIANT V 3605. CE-zertifiziert, Belastungswert 160 kg, Rollenlänge 160 mm, Rollendurchmesser 22,5 mm, DIN rechts und links verwendbar. Innenliegender, verdrehsicherer Schraubstift, verdeckt liegende, wartungsfreie Axial-Radial-Gleitlager mit groß dimensionierten Lagerflächen.

Dokumente

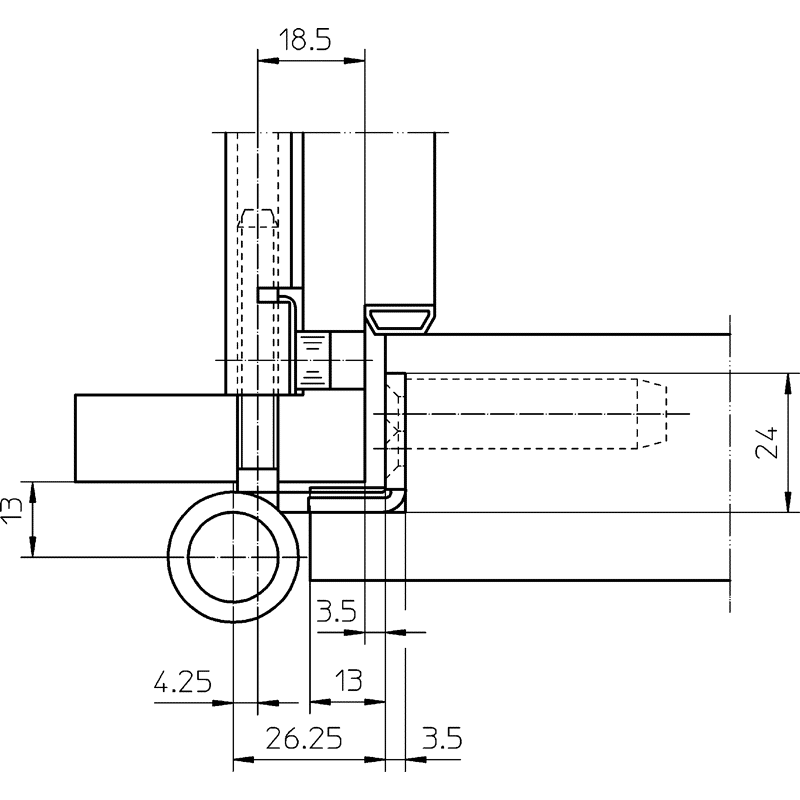

CAD Zeichnung APPLICATION/DXF CAD Zeichnung APPLICATION/DXF Hinweis Belastungswert PDF Leistungserklärung PDF Pflegehinweis Edelstahl PDF
Ihr Preis
– € / 2 St.
Artikel-Nr. SW.0387
Hersteller-Artikel-Nr. 5 050571 0 04002
Verpackungseinheit 2 St.
Listenpreis 111,00 € / 1 St.
