1 / 4

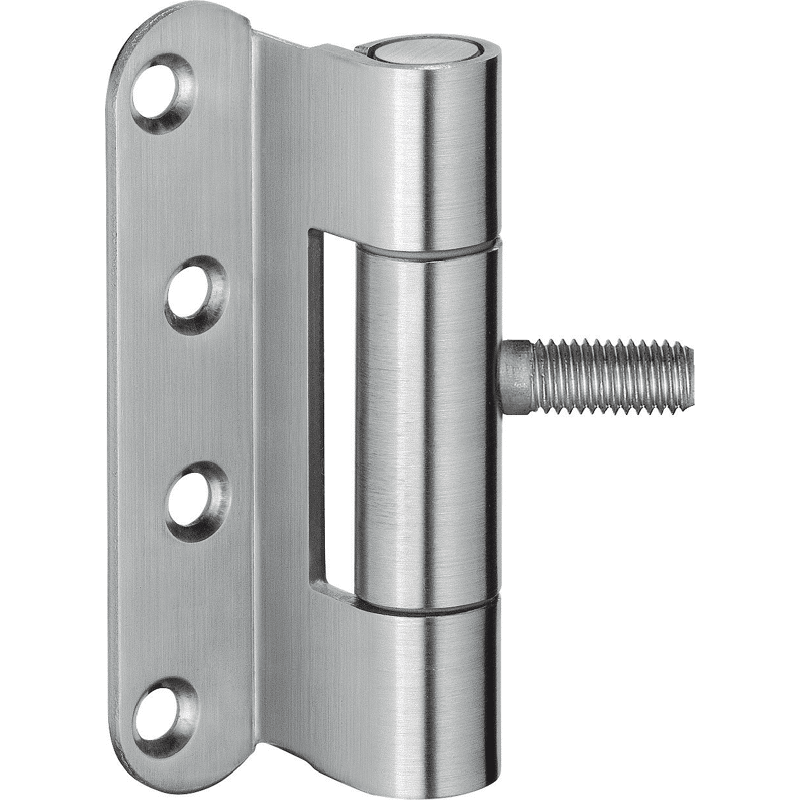

Objektband VARIANT® VN 4739/100, Edelstahl
für gefälzte Objektüren an Futter- und Stahlzargen
SIMONSWERK Objektband VARIANT VN 4739/100 für gefälzte Türen an Futter- und Stahlzargen mit SIMONSWERK Aufnahmeelement VARIANT V 4600. CE-zertifiziert, Belastungswert 100 kg, Rollenlänge 95 mm, Rollendurchmesser 20 mm, DIN rechts oder links verwendbar. Innenliegender, verdrehsicherer Schraubstift, verdeckt liegende, wartungsfreie Axial-Radial-Gleitlager mit groß dimensionierten Lagerflächen.
- für Aufnahmeelement VARIANT V und Blineinnietmutter M 10
- für Futter- und Stahlzargen
- für gefälzte Objekttüren
- innenliegender, verdrehsicherer Schraubstift
- verdeckt liegende, wartungsfreie Axial-Radial-Gleitlager
Technische Daten
| Oberfläche | matt |
| Rollen-ø | 20 mm |
| Rollenlänge | 95 mm |
| Farbton | edelstahl |
| Anlaufring-ø | 30 mm |
| Ausführung Falz | gefälzt |
| Einsatzbereich | Objekttür |
| Fräser-ø | 24 mm |
| Materialstärke | 3,5 mm |
| Stift-ø | 10 mm |
Alle technischen Daten anzeigen
Ausführungen
Produkte: 2
Sortierung:
Relevanz
OT-Band VARIANT® VN 4739/100 Edelstahl 2-teilig Flachkopf
SW.0344
| 5 030745 1 04006
matt
20 mm
95 mm
VPE
10 St.
OT-Band VARIANT® VN 4739/100 Edelstahl 2-teilig Flachkopf
SW.0345
| 5 030745 2 04006
matt
20 mm
95 mm
VPE
10 St.
Technische Daten
| Oberfläche | matt |
| Rollen-ø | 20 mm |
| Rollenlänge | 95 mm |
| Farbton | edelstahl |
| Anlaufring-ø | 30 mm |
| Ausführung Falz | gefälzt |
| Einsatzbereich | Objekttür |
| Fräser-ø | 24 mm |
| Materialstärke | 3,5 mm |
| Stift-ø | 10 mm |
| Tragkraft | 100 kg |
| Produktart | Objektband |
Dokumente
CAD Zeichnung
APPLICATION/DXF
CAD Zeichnung
APPLICATION/DXF
Hinweis Belastungswert
PDF
Pflegehinweis Edelstahl
PDF
