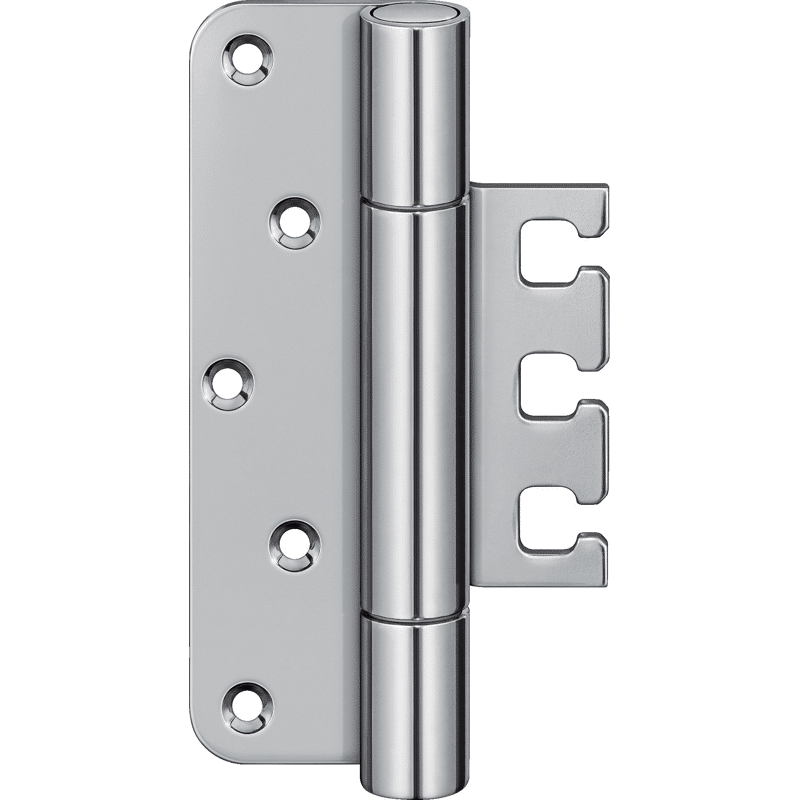

OT-Band VARIANT® VX 7729 /160 Planum Edelstahl 2-teilig Flachkopf
1 / 4
mit filigraner Bandrolle für ungefälzte Objekttüren
- für 3D verstellbare Aufnahmeelemente VARIANT VX
- für Holz-, Stahl-, Aluminiumzargen
- für ungefälzte Objekttüren
- integrierte Stiftsicherung
- mit reduzierter, filigraner Bandrolle
- verdeckt liegende, wartungsfreie Axial-Radial-Gleitlager
Technische Daten
| Oberfläche | poliert |
| Rollen-ø | 15 mm |
| Rollenlänge | 160 mm |
| Farbton | edelstahl |
| Anlaufring-ø | 30 mm |
| Ausführung Falz | ungefälzt |
| DIN-Richtung | DIN Links-Rechts |
| Einsatzbereich | Objekttür |
| Fräser-ø | 24 mm |
| Materialstärke | 3 mm |
| Tragkraft | 160 kg |
| Produktart | Objektband |
Produktbeschreibung
SIMONSWERK Objektband VARIANT VX 7729/160 Planum mit reduzierter, filigraner Bandrolle für ungefälzte Türen an Holz-, Stahl- und Aluminiumzargen mit dreidimensional verstellbaren SIMONSWERK Aufnahmeelementen VARIANT VX. CE-zertifiziert, Belastungswert 160 kg, Rollenlänge 160 mm, Rollendurchmesser 15 mm, DIN rechts und links verwendbar, verdeckt liegende, wartungsfreie Axial-Radial-Gleitlager mit groß dimensionierten Lagerflächen.
Dokumente
CAD Zeichnung
APPLICATION/DXF
CAD Zeichnung
APPLICATION/DXF
Hinweis Belastungswert
PDF
Leistungserklärung
PDF
Montageanleitung
PDF
Pflegehinweis Edelstahl
PDF
Ihr Preis
– €
/
2 St.
Artikel-Nr.
SW.0200
Hersteller-Artikel-Nr.
5 051556 0 04202
Verpackungseinheit
2 St.
Listenpreis
97,10 € / 1 St.
Positionskommission (optional)
St.
Summe
– €
